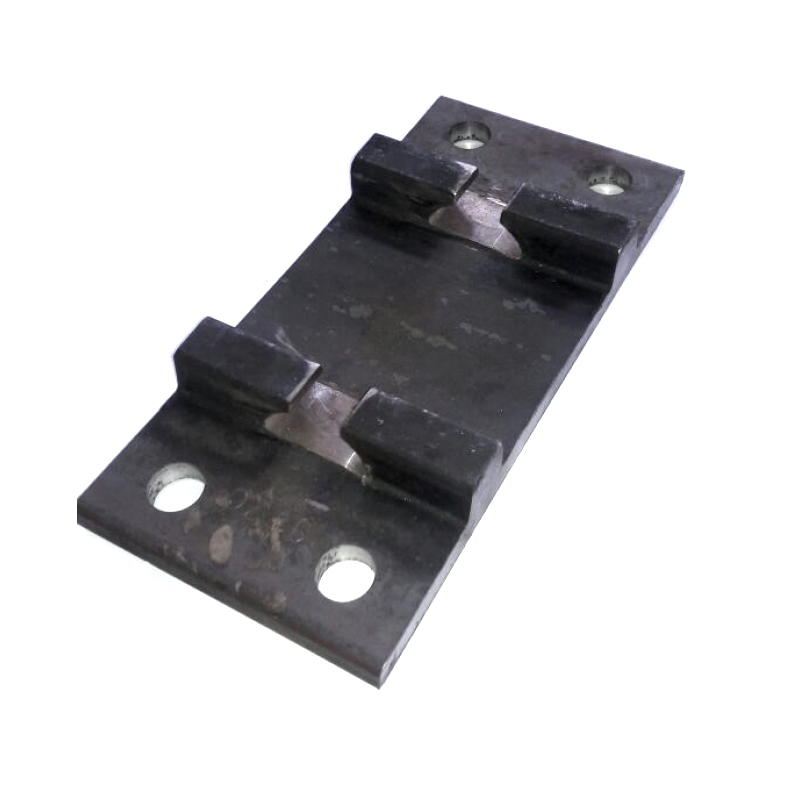

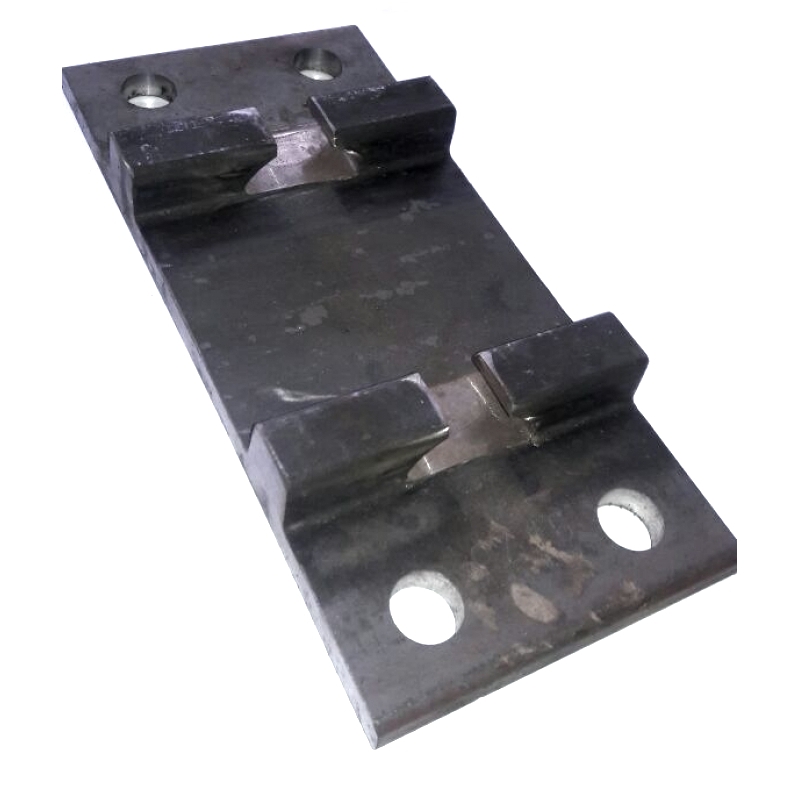

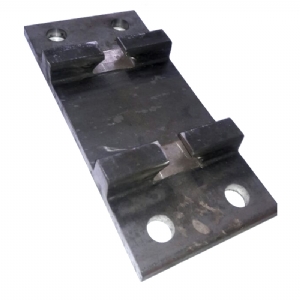

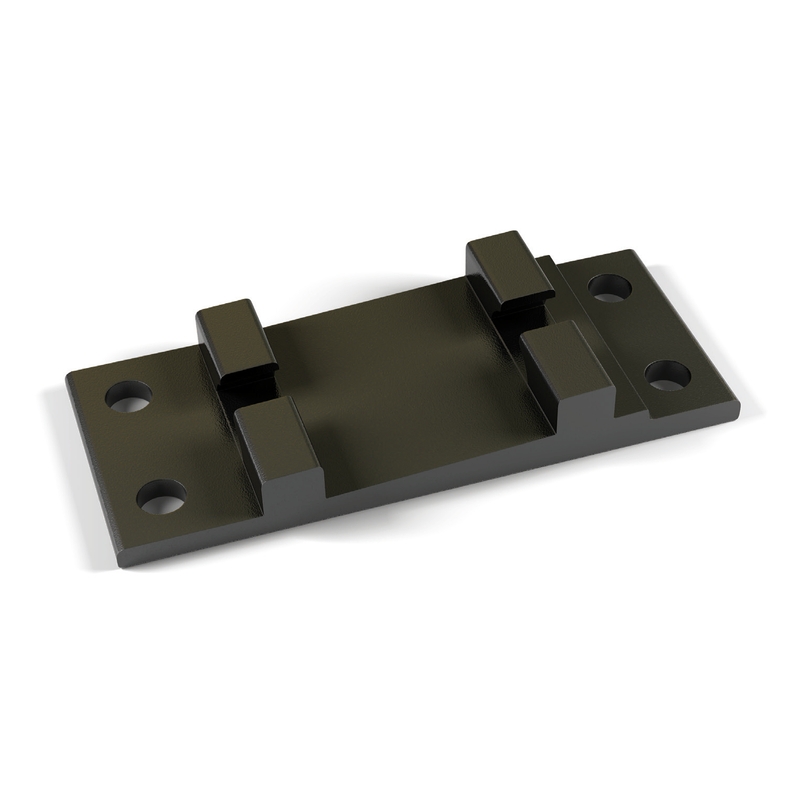

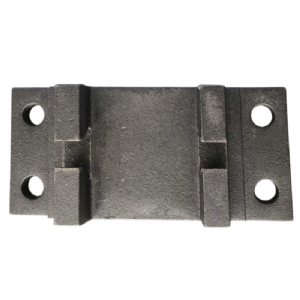

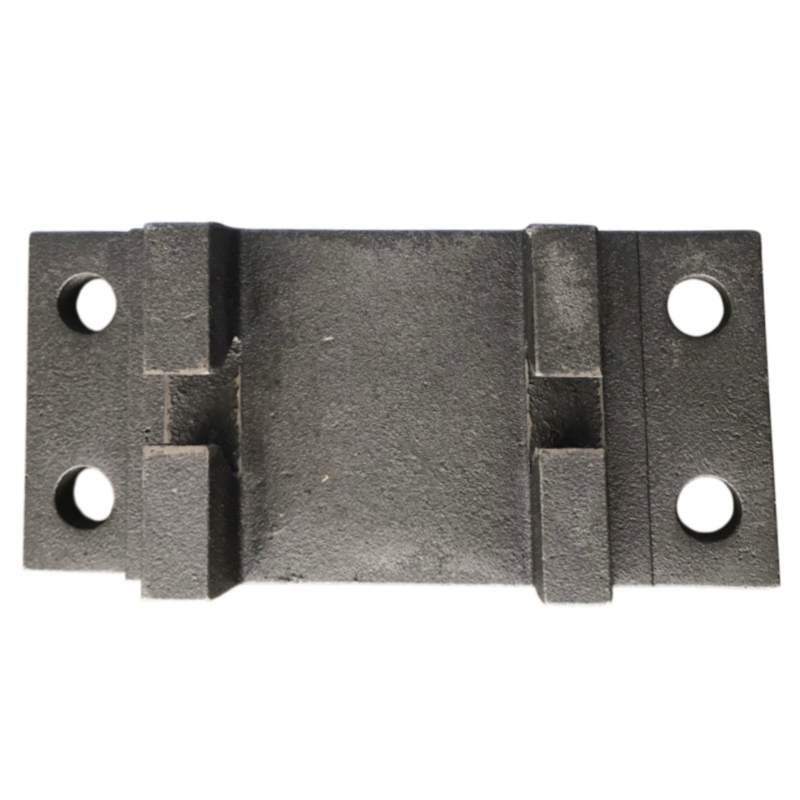

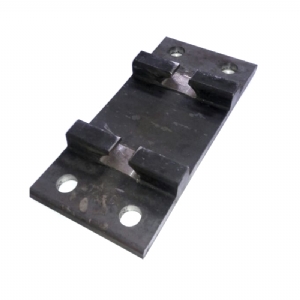

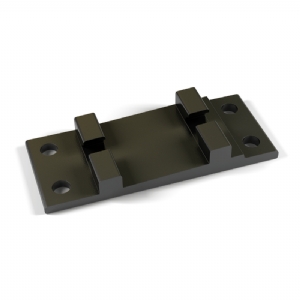

SELET

Ürün Özellikleri
Selet, rayların travers üzerine sabitlenmesi için kullanılan bağlantı elemanıdır. Ray ile travers arasındaki yük aktarımını düzenleyerek titreşimi azaltır ve hattın dayanıklılığını artırır.

Kullanım Alanları

• Demiryolu hatları

• Tramvay sistemleri

• Metro hatları

Avantajlar

• Yüksek dayanım

• Uzun ömürlü kullanım

• Kolay montaj

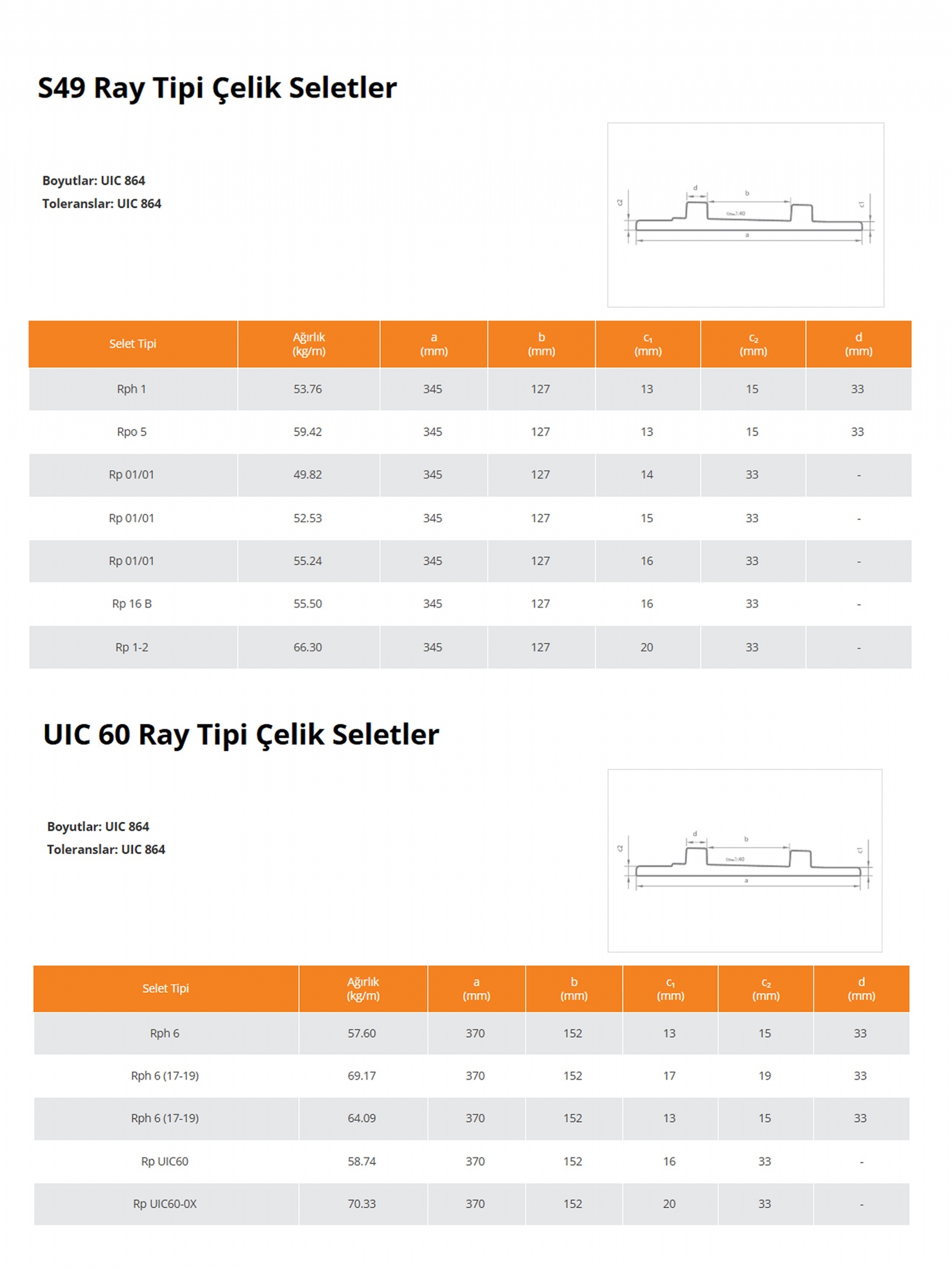

Teknik Özellikler

• Malzeme: Alaşımlı çelik

• Ölçüler: Farklı ray profillerine uygun

• Standartlar: UIC, EN



“N” Tipi Bağlantı

Çelik selet, tirfondan oluşan rijit bir bağlantıdır. Özellikle plastik selet kullanılmadığından rayların vuruntu olan kesimlerinde ray, travers ve bağlantı malzemelerinin kırılmalarına neden olmaktadır. Sadece ahşap traverslerde kullanılır. Tirfon delikleri laçkalaştığında traverslerde ayrıca delik açılması zorunluluğu getirmektedir. Bu durum traverslerin ömrünü kısalttığı gibi bakım masraflarını da arttırdığından trafiğin yoğun olduğu hatlarda kullanılmamaktadır.



“K” Tipi Bağlantı

Çelik selet, tirfon, krapo, krapo bulonu, çift katlı rondela, plastik seletten oluşur. Elastik bir bağlantı olup, ahşap, beton, plastik traverslerde ve traverssiz beton bağlantılarda kullanılabilen bir bağlantı sistemidir. Beton traverslerde bir selette sadece iki tirfonla bağlantı yapılır. Bu bağlantıda yatay kurplardaki merkezkaç kuvvetini bu iki tirfon karşılamaktadır. Blon-tirfon tipi bağlantı sistemindeki olumsuzluklar bu sistem için de geçerlidir. Sadece konvansiyonel hatlarda bulunan ahşap traversli makaslarda hız düşük olduğunda kullanımı devam etmektedir. “K” tipi ve blon-tirfon tipi bağlantılar rondela, ray altı ve selet altı plastik seletleri ile yumuşatılarak elastik bağlantı hâline getirilmiştir. Bu bağlantılarda plastik seletler kullanılmazsa rijit bağlantı durumuna geçer



“HM” Tipi Bağlantı

Gergi kıskacı, açı kılavuzu, ara plastik selet, tirfon ve besleme rondelasından oluşan, sadece beton traverslerde kullanılan, tek elastik sistemdir. Diğer sistemlerdeki olumsuzlukların tamamı bu sistemde giderilmiştir. Kurplardaki merkezkaç kuvvetleri beton traverslerin inşası esnasında oluşturulan omuzlar vasıtasıyla karşılandığından malzeme kırılmaları ve laçkalıkları görülmemektedir. Merkezkaç kuvvetinin oluşturduğu 10-12 tonluk fazla yükte, malzemenin yatay ve düşey eksendeki, elastikiyetinden kaynaklanan 10 mm’lik yol açıklığı oluşmakta, büyük kuvvetlerde ise yol açıklığı sabit kalmakta daha fazla açıklık oluşturmamaktadır. Bu sistemde tirfonlar, tirfonöz motoru ile tork ayarına uygun olarak sıkıldığı takdirde traverslerin ömrü uzun ve bakım masrafları az olmaktadır. Bağlantı malzemeleri ne kadar fazla elastik olursa traverslerdeki yük dağılımı dengesizliği doğru orantılı olarak ortadan kalkar. Elastik olmayan bir yolda yükleri iki veya üç travers karşılarken yoldaki elastik arttıkça yola gelen yükleri karşılayan travers sayısı da artar. Mevcut yük daha geniş alana yayıldığı için altyapı ve üstyapı elemanları daha uzun ömürlü olur. “HM” bağlantıların tirfonları tirfonez motoru ile ve 200 KN (20 kg’a tekabül eder.) basınçla sıkılmalıdır. Sıkım esnasında gergi kıskacının altı ile açı kılavuzu arasında 0,5 mm’lik boşluk kalmalıdır. Belirtilen basınçla sıkım yapıldığında bu boşluk kalır.
