HEA - HEB

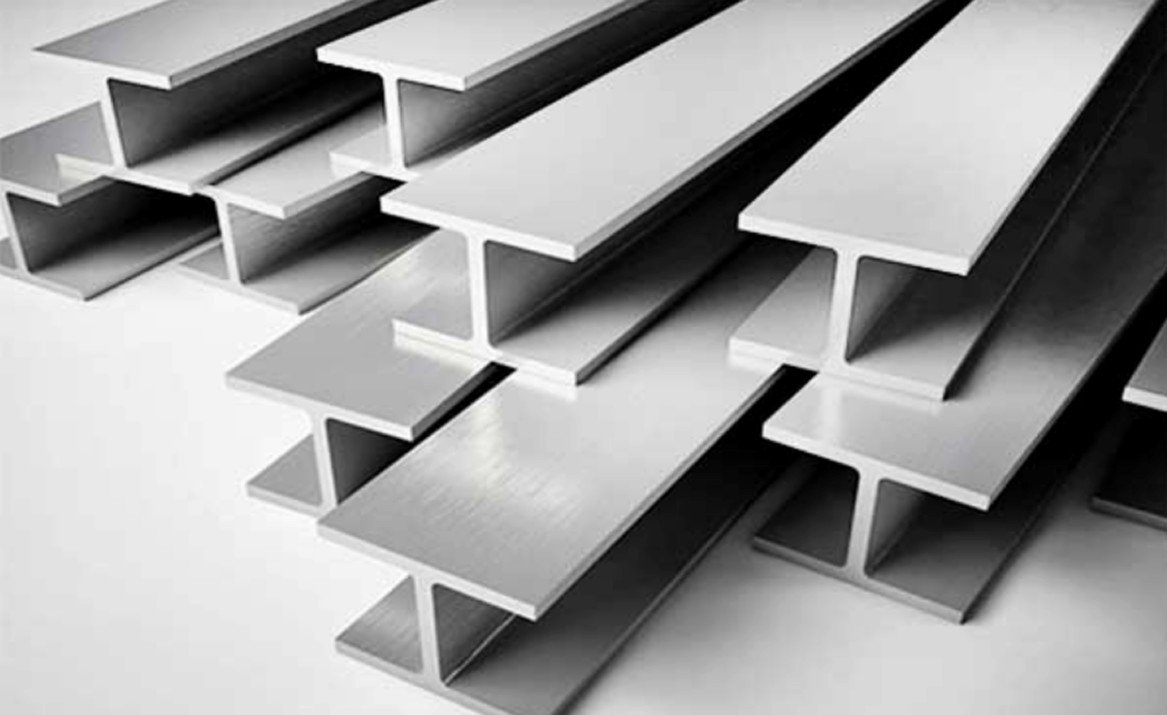

HEA Profil

"Hea çelik" genellikle yapısal çelikler arasında yer alan bir profil türüdür. "HEA" terimi, "European I-beam" anlamına gelen "IPE" (Institute of European Profiles) profilleri ile birlikte kullanılır ve Avrupa Standartlarına uygun olarak üretilir. HEA profilleri, düzgün bir H şekline benzerler ve yatay alt ve üst parçaları arasındaki mesafe, dikey yüksekliğe eşittir. Bu nedenle, bu profil türü ağır yükler taşıyabilen mükemmel bir yapısal malzeme olarak kullanılır. HEA çelikler, inşaat, köprüler, makine yapımı, taşımacılık ve diğer birçok endüstride kullanılır.

HEA Çelik Profil özellikleri


Yüksek mukavemet: HEA çelik profiller, yüksek mukavemet özellikleri nedeniyle ağır yükler taşıyabilir.
Yüksek dayanıklılık: HEA çelik profiller, çevresel faktörlere ve aşınmaya karşı dayanıklıdır.
Esneklik: HEA çelik profiller, çeşitli şekillerde ve boyutlarda kesilebilir ve bükülebilir, bu da farklı proje ihtiyaçlarına uygun olmalarını sağlar.
Kolay işlenebilirlik: HEA çelik profiller, kaynaklanabilir, cıvatalanabilir ve kesilebilir, bu da işleme sürecini kolaylaştırır.
Çevre dostu: HEA çelik profiller, yenilenebilir bir malzeme olan çeliğin geri dönüştürülmesiyle üretildiğinden, çevre dostu bir seçenektir.
Uygun fiyat: HEA çelik profiller, yüksek mukavemetleri ve dayanıklılıkları nedeniyle uzun ömürlüdür ve uygun fiyatlıdır. Bu nedenle, inşaat ve mühendislik projeleri için yaygın bir tercih haline gelmiştir.

Harf şekli: Kesiti “H” harfine benzer.

Yüksekliği (h) ve flanş genişliği (b) birbirine yakındır.

Flanşlar (kanat kısımları) ince ve geniştir (IPE ve HEB profillere göre daha incedir).

Malzeme: Genellikle S235, S275 veya S355 kalite yapısal çelikten üretilir.



Kullanım Alanları

1. İnşaat Yapıları: HEA profil, inşaat yapılarında taşıyıcı elemanlar olarak kullanılır. Özellikle yüksek binalar, köprüler, tüneller gibi büyük yapıların inşasında tercih edilir. Yüksek mukavemeti sayesinde, yapıların dayanıklılığı artar.
2. Endüstriyel Yapılar: HEA profil, endüstriyel yapıların inşasında da kullanılabilir. Özellikle çeşitli makinelerin ve ekipmanların taşıyıcı elemanları için tercih edilir. Ayrıca, fabrikalar, depolar gibi alanlarda da kullanılabilir.
3. Köprüler: HEA profil, köprülerin yapımında kullanılan en önemli çelik yapı elemanlarından biridir. Yüksek mukavemeti sayesinde, köprülerin taşıyıcı elemanları için ideal bir malzemedir.
4. Taşıtlar: HEA profil, otomotiv ve diğer taşıt üretiminde de kullanılır. Özellikle otomobil gövdelerinde, şasi yapımında tercih edilir. Yüksek mukavemeti sayesinde, araçların güvenliği artırılır ve daha dayanıklı hale getirilir.
5. Vinçler: HEA profil, vinçlerin yapımında da kullanılır. Yüksek mukavemeti sayesinde, ağır yüklerin taşınmasında kullanılan vinç kollarının taşıyıcı elemanlarında tercih edilir. Bu sayede, vinçlerin dayanıklılığı artırılır.



HEA, HEB ve IPE Arasındaki Fark

• HEA: Hafif H profili (ince flanş)
• HEB: Orta ağırlıklı H profili (daha kalın flanş)
• IPE: İnce kesitli I profili (daha dar flanş)

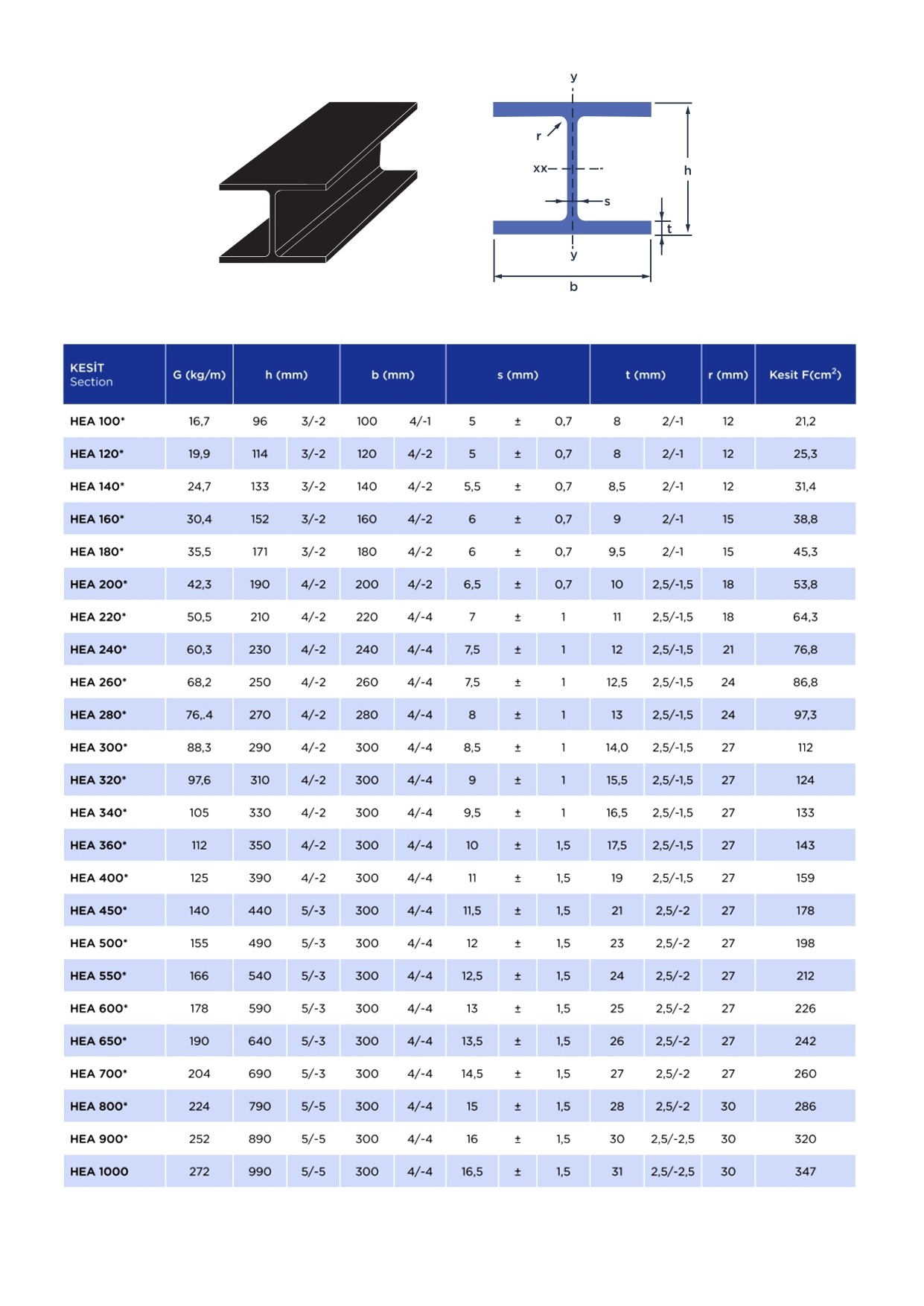

HEA Profil Teknik Özellikleri

HEA profiller, “European wide flange beams” sınıfına dahildir ve EN 10034 / EN 10025 standartlarında üretilir. İmalatlarında genellikle S235JR, S275JR, S355JR gibi yapısal çelik kaliteleri kullanılır.

• Flanş genişliği, gövde yüksekliğine göre daha geniştir.
• Hafif yapısı ile taşıma ve montaj kolaylığı sağlar.
• Düşük kesit alanına rağmen yüksek dayanım sunar.
• Kaynaklanabilir ve işlenmesi kolaydır.
• Korozyona karşı galvaniz kaplama uygulanabilir.
• Boyut aralığı: HEA 100, HEA 120, HEA 140, HEA 160, HEA 180, HEA 200, HEA 220, HEA 240, HEA 260, HEA 280, HEA 300, HEA 320, HEA 340, HEA 360, HEA 400, HEA 450, HEA 500, HEA 550, HEA 600 vb.



Malzeme Özellikleri

Çelik Kalitesi	Akma Dayanımı (MPa)	Çekme Dayanımı (MPa)	Uzama (%)
S235JR	≥ 235	360–510	≥ 26
S275JR	≥ 275	410–560	≥ 23
S355JR	≥ 355	470–630	≥ 22
S355J2	≥ 355	470–630	≥ 20



Yüzey Koruma Seçenekleri

• Ham (siyah yüzey)
• Astar boyalı (anticorrosive primer)
• Sıcak daldırma galvaniz (EN ISO 1461’e uygun)



• Toleranslar
• Boy Uzunluğu: ± 100 mm (standart), özel kesimlerde daha dar tolerans uygulanabilir.
• Düzlük Toleransı: EN 10034’e göre
• Kesit Ölçüleri: EN 10034’e göre

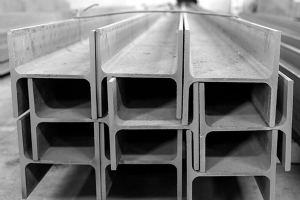

HEB Profil

HEB Profil nedir?

HEB profil, Avrupa standartlarında üretilen, geniş flanşlı ve yüksek taşıma kapasitesine sahip bir çelik profil çeşididir. HEB çelik profil ve HEB demir profil olarak da bilinen bu ürünler, ağır yüklerin taşınması gereken mühendislik projelerinde ve çelik konstrüksiyon sistemlerinde yaygın olarak kullanılır. Özellikle sağlamlığı, rijitliği ve uzun ömürlü yapısıyla ön plana çıkar.

Standartlara uygun olarak imal edilen bu profiller, sıcak haddeleme yöntemiyle üretilir. Üretim sürecinde S235JR, S275JR, S355JR gibi HEB profil malzeme kaliteleri tercih edilerek yüksek dayanım sağlanır.

HEB Profil Teknik Özellikleri

• Üretim Standardı: EN 10025, EN 10365
• Malzeme Kaliteleri: S235JR, S275JR, S355JR
• Üretim Yöntemi: Sıcak haddeleme
• Boy Uzunlukları: 6 m, 12 m, özel ölçüler
• Yüzey İşlemleri: Siyah (ham), galvanizli HEB profil, boyalı HEB profil
• Kesit Özellikleri: Geniş flanşlı, yüksek atalet momenti

Yüksek yük taşıma kapasitesi ve mühendislik hesaplarına uygun kesit yapısıyla inşaat, sanayi ve altyapı projelerinde kullanılmasını sağlar.



Temel Özellikleri

• Malzeme: Genellikle S235, S275 veya S355 gibi yapısal çelik kalitelerinden üretilir.
• Kesit Şekli: H şeklinde; geniş flanşlı ve simetriktir.
• Boyut Aralığı: Flanş genişliği ve profil yüksekliği 100 mm’den başlayıp 1000 mm’ye kadar çıkabilir.
• Ağırlık: HEB profilin boyutuna göre metretül ağırlığı değişir (örneğin HEB 100 ≈ 20.4 kg/m, HEB 200 ≈ 61.3 kg/m).



HEB Profil Çeşitleri

Farklı kullanım amaçlarına uygun olarak HEB profil çeşitleri bulunmaktadır.

• Galvanizli HEB profil – Korozyona karşı ekstra koruma sağlar.
• Boyalı HEB profil – Estetik ve ekstra koruma için yüzeyi boyanmış profillerdir.
• Özel üretim HEB profil – Müşteri talebine göre ebat, kalite ve yüzey işleminde özelleştirilmiş üretimlerdir.

HEA – HEB – HEM Farkı

• HEA: Hafif tip (ince flanşlı)
• HEB: Orta tip (daha kalın flanşlı)
• HEM: Ağır tip (çok kalın flanşlı, yüksek taşıma kapasitesi)



HEB Demiri Üretiminde Hangi Malzemeler Kullanılır?

HEB demirinin üretimi sırasında, yüksek mukavemet ve dayanıklılık sağlamak için kaliteli çelik malzemeler kullanılır. Üretimde kullanılan başlıca malzemeler şunlardır:
1. Karbon Çelik
HEB demirinin temel bileşenidir. Karbon oranı, profilin dayanımını ve işlenebilirliğini belirler.
2. Alaşımlı Çelik
Daha fazla dayanıklılık ve korozyon direnci sağlamak için alaşımlı çelikler tercih edilir. Çelik bileşiminde mangan, krom ve nikel gibi elementler bulunabilir.
3. Kaplama Malzemeleri
Galvanizleme veya özel boyalar, HEB demirinin dış etkenlere karşı korunmasını sağlar.



HEB Profil Teknik Veriler

Profil Tipi	Yükseklik (h) mm	Genişlik (b) mm	Gövde Kalınlığı (tw) mm	Flanş Kalınlığı (tf) mm	Ağırlık (kg/m)	Kesit Alanı (cm²)	Atalet Momenti (Ix) cm⁴
HEB 100	100	100	6	10	20,4	26,0	691
HEB 160	160	160	8	13	51,2	65,2	4470
HEB 200	200	200	9	15	78,1	99,4	10460
HEB 300	300	300	11	19	149,0	189,9	51400
HEB 400	400	400	13	21	256,0	326,0	161000





HEB Profil Kullanım Alanları

• İnşaat projeleri – Çok katlı bina ve yüksek yapılar.
• Sanayi uygulamaları – Fabrika, depo, ağır makine taşıma sistemleri
• Köprü inşaatı – Yüksek taşıma kapasitesi gerektiren köprüler.
• Çelik konstrüksiyon – Çatı, kolon, kiriş ve iskelet sistemleri
• Enerji santralleri, liman yapıları, metro ve demiryolu altyapıları
