Beton Travers Üretiminde Alın Lamaları Nedir? Görevleri, Özellikleri ve Kullanım Alanları

Giriş

Demiryolu altyapısında kullanılan beton traverslerin üretimi yüksek hassasiyet gerektiren bir süreçtir. Üretim sırasında donatı kafesinin, ankraj parçalarının ve diğer gömülü metal elemanların doğru konumda sabitlenmesi büyük önem taşır. Bu amaçla kullanılan en kritik üretim yardımcılarından biri alın lamalarıdır. Alın lamaları, beton dökümü sırasında elemanların kaymasını önleyerek traversin ölçüsel doğruluğunu ve dayanım kalitesini artırır.

---

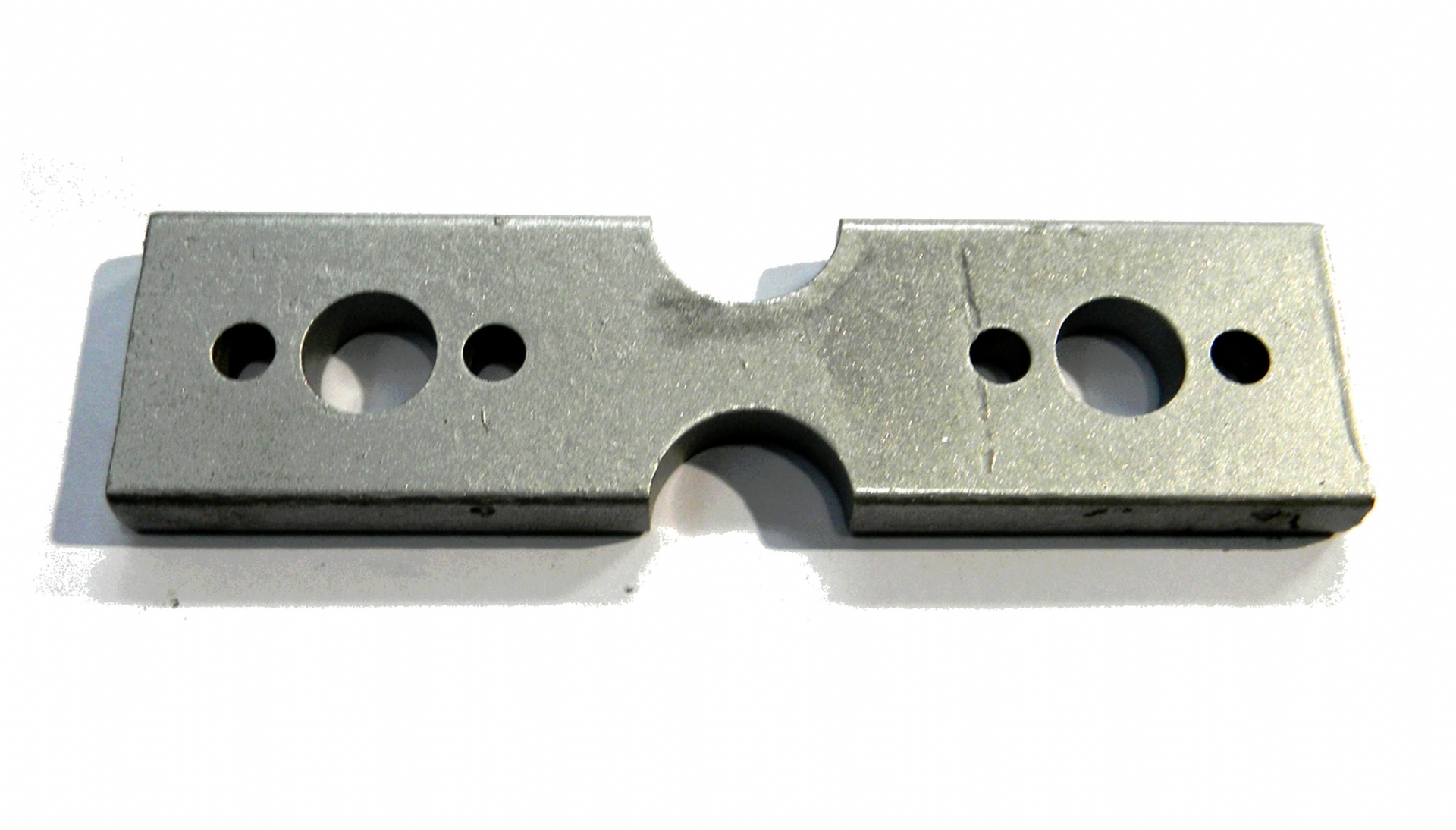

Alın Laması Nedir?



Alın laması, beton travers üretiminde kalıp içerisine yerleştirilen ve

• demir donatının,

• ankraj gömleklerinin,

• saplama veya bağlantı parçalarının,

• öngerme kablo yuvalarının

beton dökümü boyunca doğru konumda sabit kalmasını sağlayan ince çelik lama şeklindeki yardımcı parçadır.

Üretim sürecinin görünmeyen fakat en kritik ekipmanlarından biridir.

---



Alın Lamalarının Temel Görevleri



1. Donatı kafesini sabitlemek

Beton travers donatısı, pas payı ve eksen konumu açısından yüksek hassasiyet ister. Alın lamaları, donatı kafesinin uç noktalarını sabitleyerek kaymasını veya kalkmasını engeller.

2. Ankraj gömleklerinin doğru pozisyonda tutulması

Pandrol klips yuvaları, saplamalar veya ankraj gömlekleri kalıpta milimetrik olarak konumlandırılmalıdır.
Alın lamaları bu parçaların beton basıncı ve vibrasyon sırasında yer değiştirmesini önler.

3. Beton dökümü sırasında kayma ve dönmeyi engellemek

Titreşimli presleme veya vibrasyonlu döküm sırasında iç elemanların hareket etme eğilimi vardır. Alın lamaları bu hareketi yok ederek hatasız üretim sağlar.

4. Kalıp ölçülerinin korunmasına katkı sağlamak

Traversin uç bölgelerindeki alın formunu sabit tutarak kalıpla donatı arasında stabil bir yapı oluşturur.

5. Üretim sürecini hızlandırmak

Her dökümde donatının tekrar hizalanması gerekmez; bu da zaman ve işçilik tasarrufu sağlar.

---



Alın Lamalarının Teknik Özellikleri



Özellik	Açıklama
Malzeme	Çelik (çoğunlukla 1–3 mm kalınlığında)
Yüzey Kaplama	Galvaniz, boyalı veya ham
Şekil	Düz lama, U formu, L formu, bükümlü profil
Dayanım	Beton vibrasyonuna ve döküm yüküne dayanıklı
Konumlandırma	Traversin uç bölgelerine veya kalıp yan duvarlarına yerleştirilir

---



Alın Lamalarının Kullanıldığı Travers Tipleri



• Ön germeli beton traversler

• Ankraj gömlekli traversler

• Pandrol / Vossloh benzeri klips yuvalı traversler

• Metro, tramvay ve hafif raylı sistem traversleri

• Özel üretim endüstriyel traversler

Her travers tipi, donatı ve ankraj konumları farklı olduğu için alın lamalarının tasarımı da üretime özel yapılır.

---



Üretim Sürecinde Alın Lamasının Önemi



Beton travers üretimi; kalıp hazırlama, donatı yerleştirme, beton döküm, vibrasyon, kür ve kalıptan çıkarma aşamalarından oluşur. Bu süreçlerde en büyük risk, iç elemanların yer değiştirmesidir.

Alın lamaları sayesinde:

• Donatı eksenden kaymaz

• Ankraj gömlekleri dönmez

• Klips yuvaları simetrik kalır

• Boyut toleransları ±1–2 mm seviyelerinde tutulur

• Üretim hatası oranı düşer

Sonuç olarak daha kaliteli, standartlara uygun ve uzun ömürlü travers elde edilir.

---



Alın Lamalarının Üreticiye Sağladığı Avantajlar



• Hatalı üretim ve ret oranının düşmesi

• Beton döküm hızının artması

• Ekipman standartlaşması

• Daha düşük işçilik maliyeti

• Seri ve tekrarlanabilir üretim

• Uluslararası standartlara uygun ölçüsel hassasiyet

---
