AÇI KLAVUZU

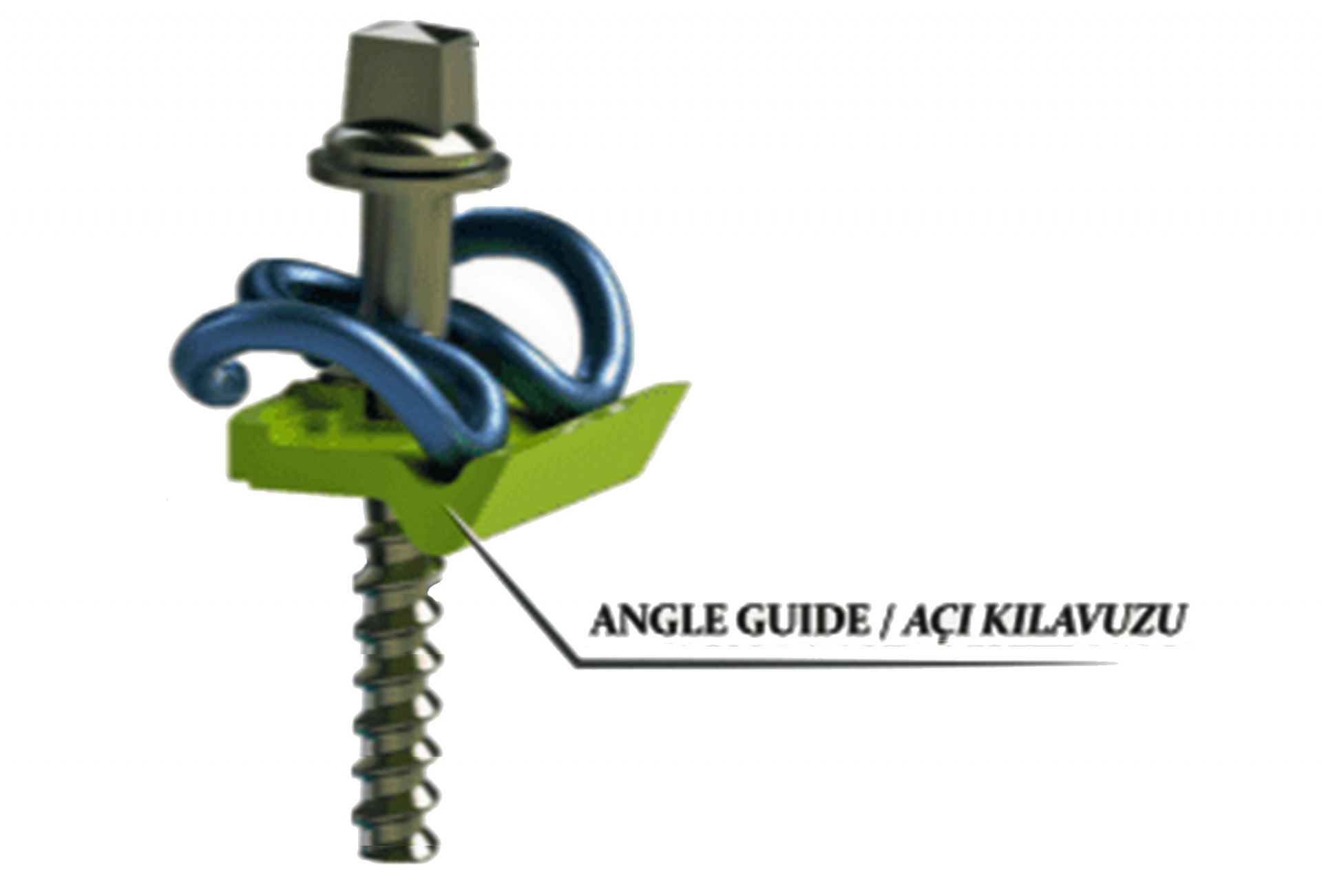

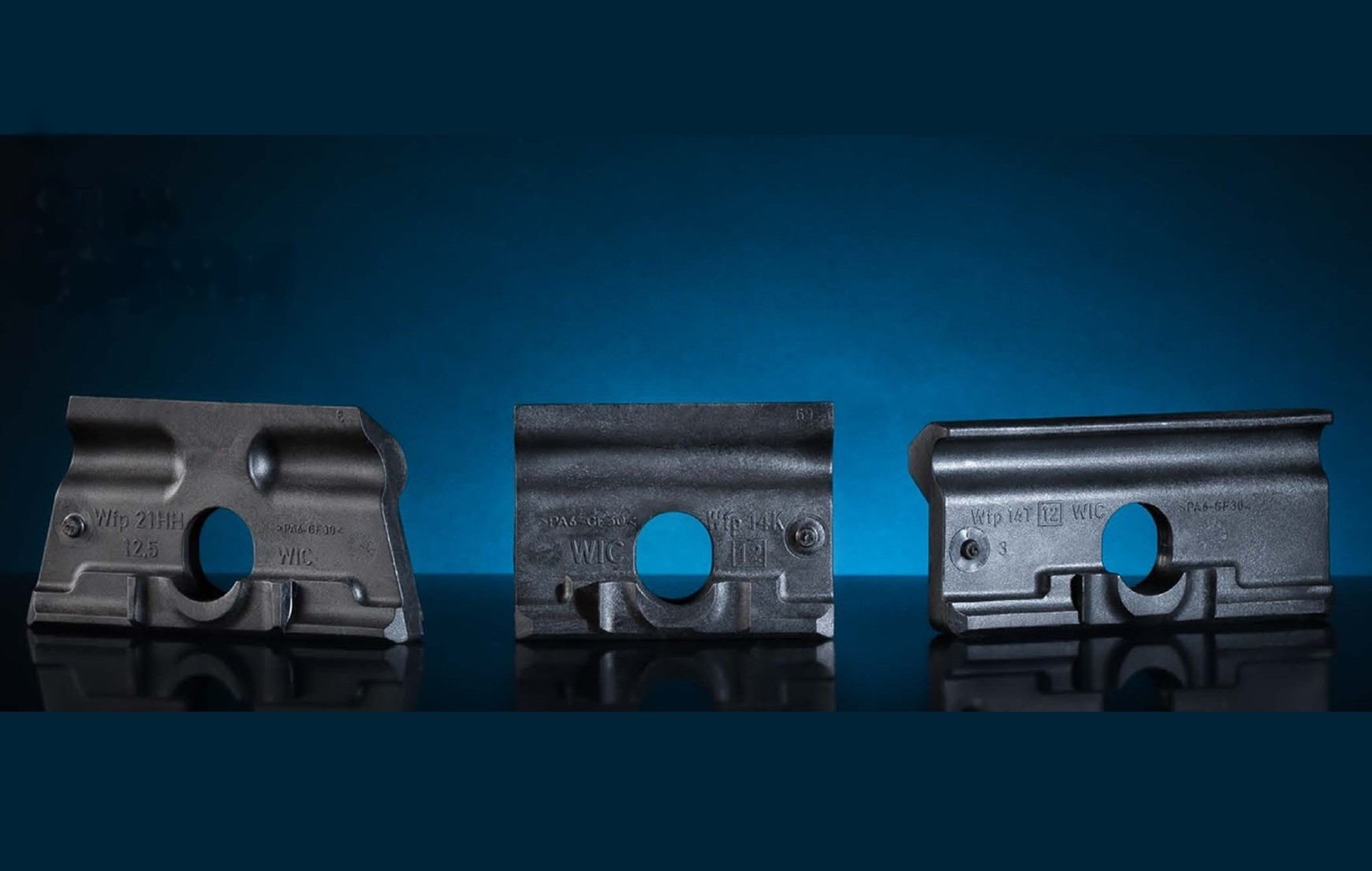

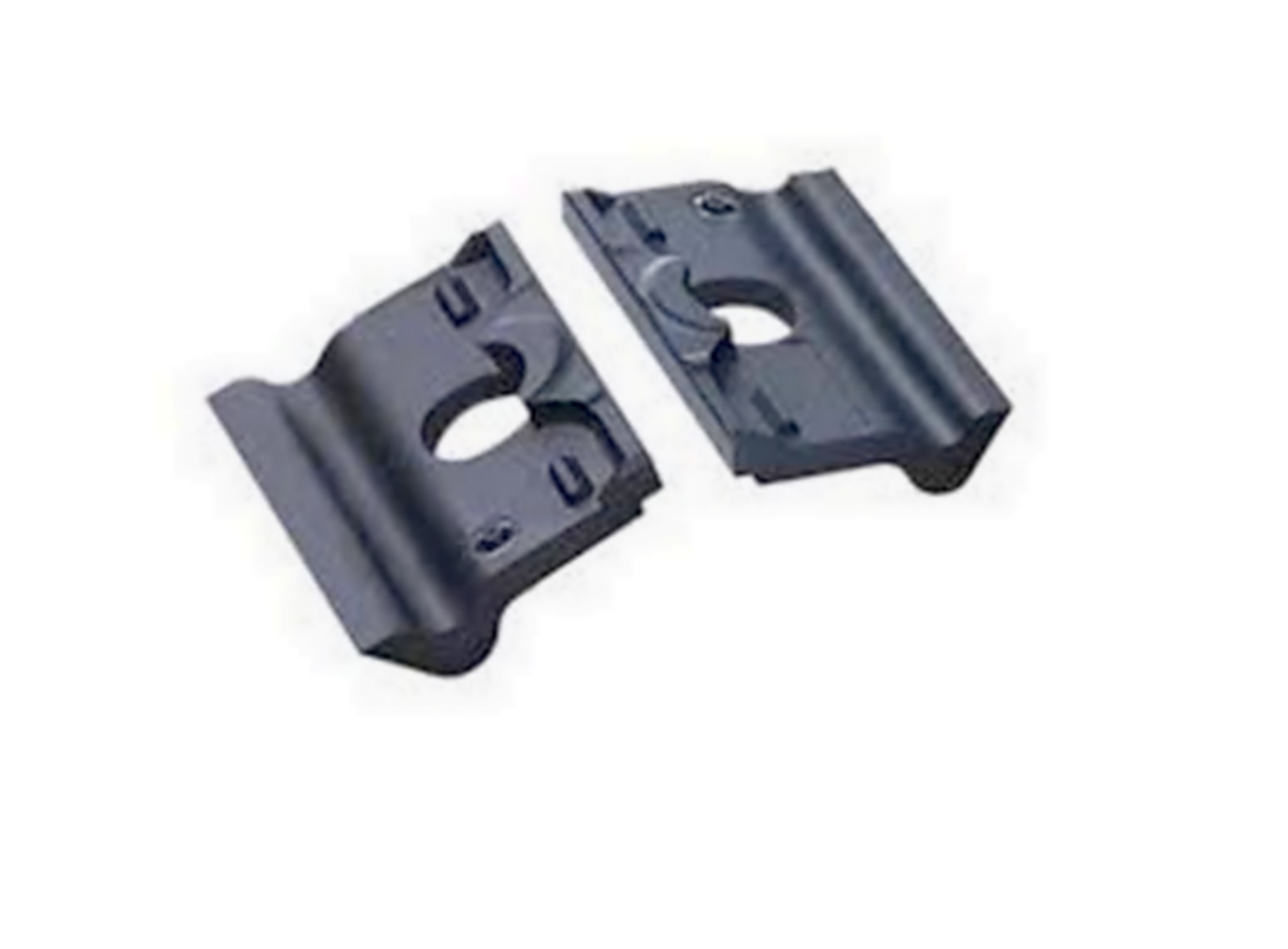

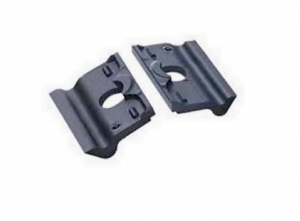

Açı Kılavuzu (Guide Plate) – Beton Travers Ray Bağlantı Elemanı

Ürün Açıklaması

Açı kılavuzu, demiryolu hatlarında ray ile beton travers arasında doğru ölçüyü (gauge) ve ray pozisyonunu korumak için kullanılan kritik bir ray bağlantı elemanıdır. Rayın yanal hareketini sınırlar, stabiliteyi artırır ve ray bağlantı sisteminin güvenli bir şekilde çalışmasını sağlar.
Beton traverslere özel olarak üretilen açı kılavuzları; W14, W21, Pandrol, Fastclip ve SKL bağlantı sistemleri ile tam uyumludur.

Yüksek dayanımlı çelik veya kompozit malzemeden üretilerek UIC, EN, AREMA ve TCDD şartnamelerine uygun şekilde imal edilir.

Öne Çıkan Özellikler

  • Rayın doğru ölçüde konumlanmasını sağlar

  • Yanal kuvvetlere karşı üstün dayanım

  • Yalıtımlı modellerle elektriksel izolasyon

  • Aşınma ve darbelere karşı yüksek direnç

  • Modern bağlantı sistemleri ile tam uyumluluk

  • Uzun ömürlü, bakım gerektirmeyen yapı

Teknik Özellikler

Malzeme Seçenekleri

  • Döküm çelik (GGG40–GGG50)

  • Sıcak haddelenmiş çelik

  • Polyamid (Nylon PA6 / PA6-GF)

  • Kompozit elastomer–kauçuk karışımı

  • Fiber takviyeli polimer (Pandrol & Fastclip sistemleri)

Boyutlar (Standart Ölçüler)

Modeller sisteme göre değişiklik gösterir. Web sitende istenirsen tabloyu modüler yapıda verebiliriz.

  • Yükseklik: 18 – 28 mm

  • Genişlik: 120 – 150 mm

  • Ray oturma yüzeyi: UIC54 / UIC60 uyumlu

  • Tolerans: ±0.2 – 0.3 mm

Dayanım Değerleri

  • Yanal kuvvet dayanımı: ≥ 70 kN

  • Basınç dayanımı: ≥ 150 MPa (polimer tiplerde)

  • Aşınma dayanımı: 1.000.000 çevrim testinden başarı

  • Isı dayanımı: -40°C / +90°C

Uyumlu Sistemler

1) Vossloh / SKL Sistemleri

  • SKL12 – SKL14 – SKL15 – SKL21

  • W14 / W21 angle guide plates

  • Sağ ve sol model olarak üretilir.

2) Pandrol Sistemleri

  • E-Clip, Fastclip FC, FE, Fist

  • Kompozit yan kılavuz plakaları

  • Yalıtımlı modeller mevcut

3) Travers Tipine Göre

  • B70 travers

  • B75 / B58 / B60 travers

  • Özel üretim ön gerilmeli beton travers

4) Ray Profiline Göre

  • UIC 60

  • UIC 54

  • AREMA 136 / 141

  • R260 / R350HT çelik

Kullanım Alanları

  • Konvansiyonel demiryolu hatları

  • Metro ve hafif raylı sistemler

  • Endüstriyel ve fabrika içi hatlar

  • Yük ve yolcu taşımacılığı hatları

  • Hızlı tren (uygun sistem ile)

Üretim Standartları

  • UIC 864-1

  • EN 13481-2

  • EN 10083

  • TCDD Demiryolu Bağlantı Elemanları Teknik Şartnamesi

  • ISO 9001:2015 üretim kalite sistemi

Teknik Bilgiler

Öğe

Değer / Açıklama

Malzeme

Döküm çelik (GGG40-50) / Sıcak haddelenmiş çelik / PA6 / Kompozit

Boyutlar (standart)

Yükseklik: 18–28 mm • Genişlik: 120–150 mm • Tolerans: ±0.2–0.3 mm

Yanal Kuvvet Dayanımı

≥ 70 kN

Basınç Dayanımı (polimer)

≥ 150 MPa

Isı Çalışma Aralığı

-40°C — +90°C

Uyumlu Ray Profilleri

UIC60, UIC54, R260, R350HT

Uyumlu Travers

B70, B75, B58, özel ön gerilmeli travers

Standartlar

UIC 864-1, EN 13481-2, EN 10083, TCDD Teknik Şartnamesi
