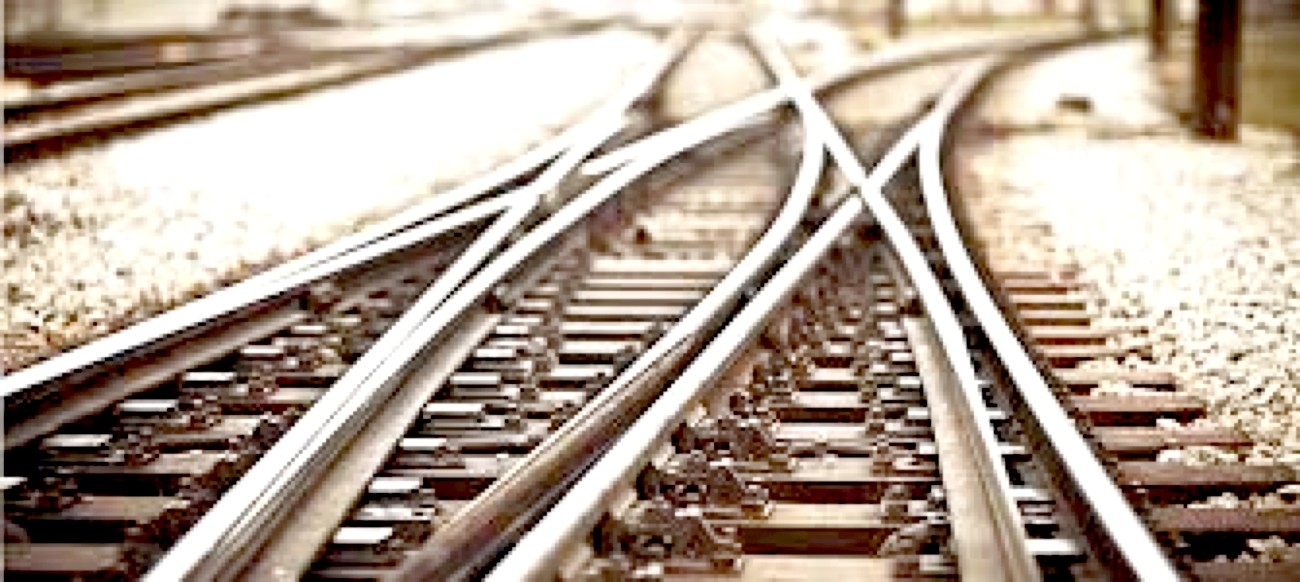

S MAKAS
S Makas, çift hatlı demiryolu hatlarının birbiriyle güvenli şekilde bağlanmasını sağlayan, asimetrik ve kompakt tasarıma sahip özel bir makas (switch) modelidir. Yüksek trafik yüklerine dayanıklı yapısı, düşük bakım ihtiyacı ve sessiz çalışma performansı ile öne çıkan S makas, metro, tramvay, ana hat ve endüstriyel hatlarda yaygın olarak kullanılmaktadır.
S Makas Nedir?
S makas, iki demiryolu hattını S formunda birbirine bağlayan özel bir makas tipidir. Standart makaslara göre daha kıvrımlı bir geçiş geometrisine sahiptir. Bu sayede dar alanlarda, sınırlı platform bölgelerinde ve kompleks hat düzenlerinde optimum geçiş sağlar. S makaslar, trenlerin yön değiştirme işlemini güvenli, sessiz ve yüksek stabilite ile gerçekleştirmek üzere tasarlanır.
🔧 S Makasın Teknik Özellikleri
| Özellik | Açıklama |
|---|---|
| Ray Profilleri | UIC 49 – UIC 54 – UIC 60 |
| Ray Çeliği | R260 – R350HT – 900A |
| Dönüş Yarıçapı | Projeye özel (tipik: 120 m – 500 m) |
| Makas Tipi | Sağ S makas / Sol S makas |
| Kurba Tipi | Sabit, hareketli veya yalıtımlı kurba |
| Dil Mekanizması | Manuel, elektromekanik veya hidrolik |
| Toleranslar | EN, UIC ve TCDD standartlarına uygun |
| Altyapı Uyumu | Beton travers, çelik travers, ahşap travers |
| Bağlantı Elemanları | Skl, Nabla, E-Clips elastik bağlantı sistemleri |
| Yüzey İşlem | Isıl işlem, kumlama, galvaniz veya epoksi kaplama |
| Aks Yük Kapasitesi | 22,5 ton aks yüküne kadar |
🔩 S Makas Çeşitleri
1️⃣ Standart S Makas
-
Bölgesel ve ana hatlar için uygundur
-
Orta hızlarda güvenli yön değiştirme sağlar
2️⃣ Yarıçapı Daraltılmış S Makas (Compact)
-
Metro, tramvay ve dar platform alanlarında kullanılır
-
Daha kompakt tasarıma sahiptir
3️⃣ Hareketli Kurba S Makas
-
Yüksek hız ve ağır yük trafiği için geliştirilmiştir
-
Darbe etkisini azaltır, bakım maliyetini düşürür
4️⃣ Yalıtımlı S Makas
-
Sinyalizasyon gerektiren hatlarda
-
Metro ve hafif raylı sistemlere özel izolasyon çözümleri
📌 Kullanım Alanları
-
Ana hat ve konvansiyonel demiryolları
-
Metro ve tramvay sistemleri
-
OSB, liman ve endüstriyel fabrika içi hatlar
-
Manevra sahaları ve lojistik merkezleri
-
Tünel girişleri ve dar platform bölgeleri
⭐ S Makasın Avantajları
-
Dar alanlarda optimum yön değiştirme sağlar
-
S formu sayesinde daha konforlu geçiş
-
Titreşim ve darbe etkisini azaltır
-
Dayanıklı kurba ve dil yapısı ile uzun ömürlüdür
-
Ağır yük trafiğine uygun yapısal dayanım
-
Projeye özel üretim seçeneği
