İNGİLİZ TİPİ MAKAS

İngiliz Tipi Makas, iki paralel demiryolu hattının hem sağa–sola yön değiştirmesine hem de birbirini kesmesine olanak sağlayan, karmaşık yapılı çift geçişli makas sistemidir. Manevra alanları, istasyon girişleri ve yoğun trafik bölgelerinde yüksek verimlilik, güvenli geçiş ve kompakt alan kullanımı sağlar. UIC, EN ve TCDD standartlarına uygun üretilmektedir.



İngiliz Tipi Makas Nedir?

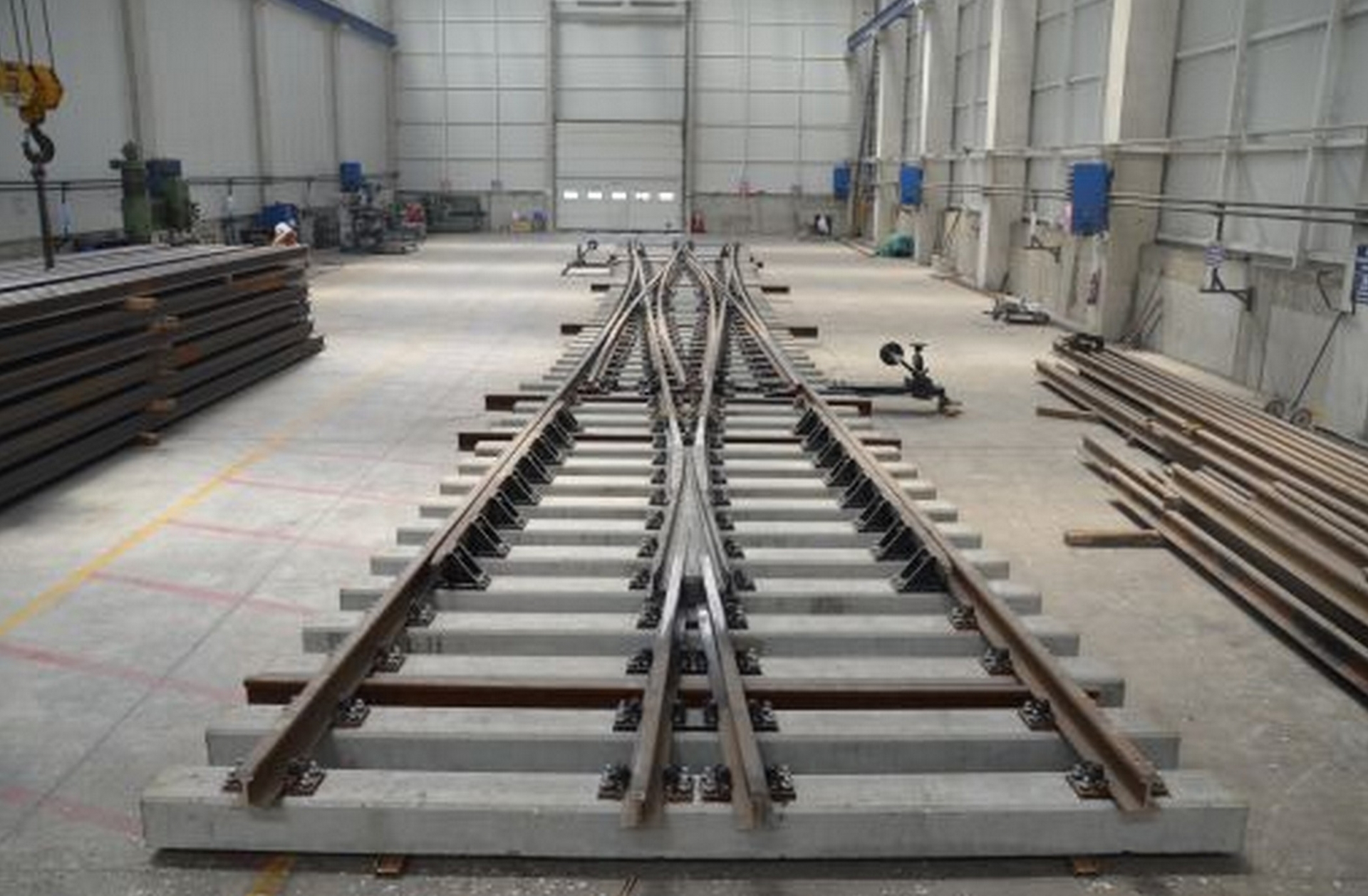

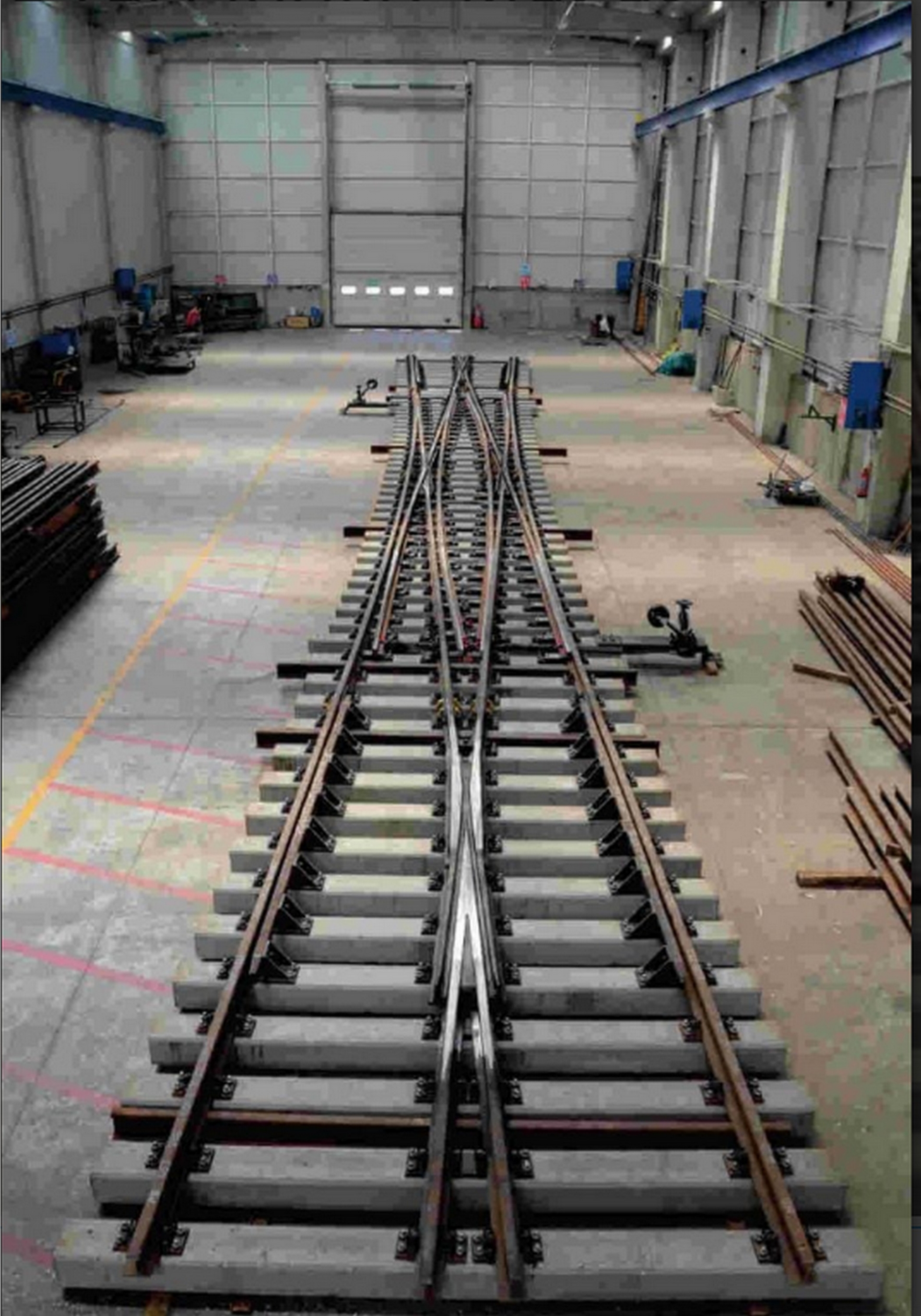

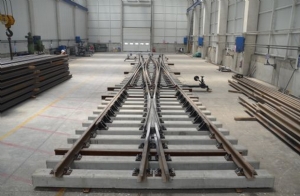

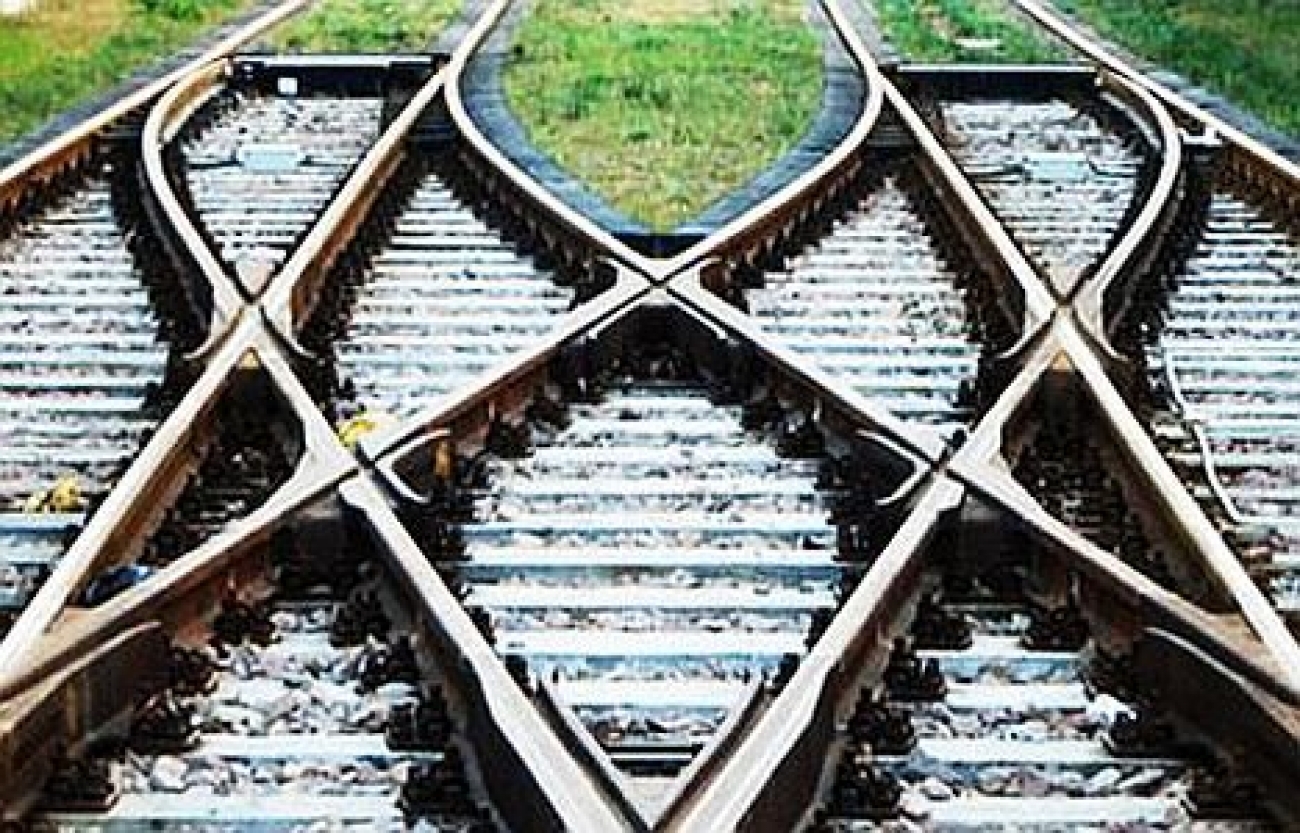

İngiliz tipi makas (Double Crossover), iki paralel demiryolu hattının hem kesişmesini hem de karşılıklı geçiş yapılmasını sağlayan özel bir makas türüdür. İçerisinde iki adet makas (switch) ve bir adet çapraz makas (crossing) yapısı bir arada bulunur. Bu nedenle karmaşık hat organizasyonlarında büyük alan tasarrufu sağlar ve operasyonel esneklik sunar.

---

🔧 İngiliz Tipi Makasın Teknik Özellikleri

Özellik	Açıklama
Ray Profilleri	UIC 49 – UIC 54 – UIC 60
Ray Çelik Kalitesi	R260 – R350HT – 900A
Kesişim Açısı	1:6 – 1:8 – 1:9 – 1:12 (projeye özel)
Dil Ray Tipi	Manuel, elektromekanik veya hidrolik kumandalı
Kurba Tipi	Sabit kurba veya hareketli kurba
Minimum Dönüş Yarıçapı	120 – 500 m
Makas Yapısı	Çift makas + çapraz makas kombinasyonu
Travers Tipi	Beton travers, çelik travers veya ahşap travers
Bağlantı Sistemi	Skl, Nabla, E-Clips elastik bağlantı
Yüzey İşlem	Galvaniz, epoksi kaplama, kumlama
Aks Yük Kapasitesi	22,5 ton aks yükü
Standartlar	EN 13232 – UIC – TCDD şartnamelerine uygun

---

🔩 İngiliz Tipi Makas Çeşitleri

1️⃣ Standart İngiliz Makası

• Çift geçiş özelliği sağlar

• Manevra sahalarında yaygın

2️⃣ Yarı İngiliz Makası (Single Crossover)

• Sadece bir tarafta geçiş imkânı sunar

• Daha ekonomik ve daha az bakım gerektirir

3️⃣ Hareketli Kurbalı İngiliz Makası

• Tekerlek darbesini azaltır

• Yüksek hız ve ağır yük trafiği için uygundur

4️⃣ Yalıtımlı İngiliz Makası

• Sinyalizasyon gerektiren hatlarda

• Elektriksel izolasyon çözümü sunar

5️⃣ Kompakt İngiliz Makası

• Alanın sınırlı olduğu istasyon ve depolama alanları için

---

📌 Kullanım Alanları

• Manevra sahaları

• Terminal ve depo girişleri

• Ana hat – istasyon bağlantıları

• OSB ve liman içi hatlar

• Metro ve hafif raylı sistemler

• Hat kesişim ve yön değiştirme noktaları

---

⭐ İngiliz Tipi Makasın Avantajları

• Çift yönlü geçiş imkânı sunar

• Kesişen ve yön değiştiren hatları tek noktada toplar

• Alan tasarrufu sağlar

• Operasyonel esnekliği artırır

• Yoğun trafikte verimlilik sağlar

• Uzun ömürlü ve düşük bakım ihtiyacı

---
