Çelik Göbek, demiryolu makas sistemlerinde tekerleklerin geçiş yaptığı kurba bölgesinde kullanılan, yüksek dayanımlı çelikten üretilmiş kritik bir bileşendir. Orta ve yüksek aks yüklerinde üstün performans sunan çelik göbek; dayanıklılığı, bakım kolaylığı ve ekonomik yapısıyla hem konvansiyonel hem de hafif raylı sistemlerde tercih edilmektedir.



Çelik Göbek Nedir?

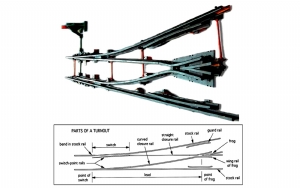

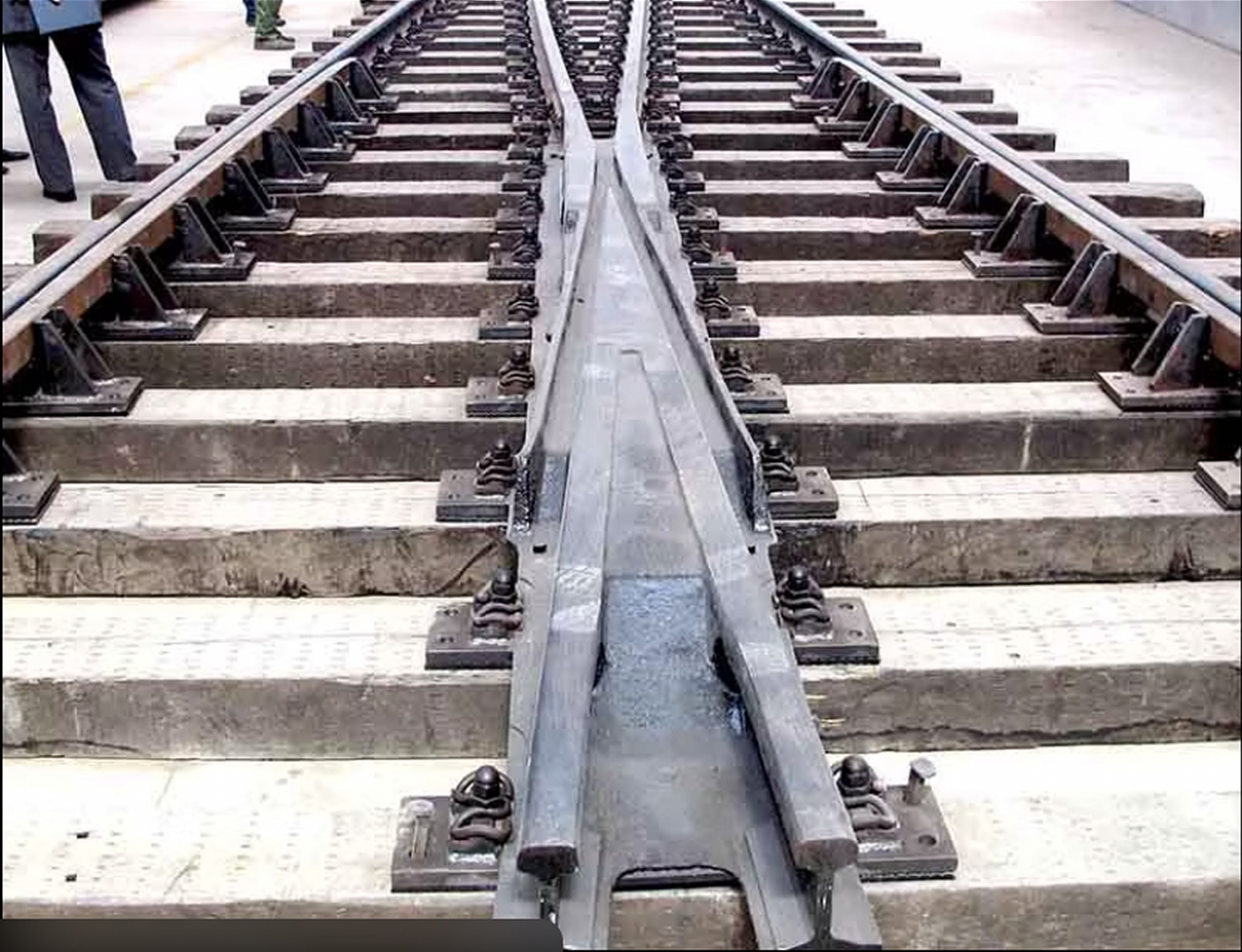

Çelik göbek, tren tekerleklerinin yön değiştirme sırasında kurba noktasından güvenli şekilde geçmesini sağlayan makasın kurba (frog) bölgesinde bulunan çelik blok yapıdır. Mangan göbeğe göre daha ekonomik olup, orta ve yüksek trafik hatlarında güvenilir performans sunar.

Karbonsuz veya alaşımlı çelikten üretilen çelik göbekler:

• Yüksek darbe dayanımı,

• Düşük bakım maliyeti,

• Standart makas sistemleri ile tam uyumluluk
  gibi avantajlar sağlar.

---

🔧 Çelik Göbeğin Teknik Özellikleri

Özellik	Açıklama
Malzeme Türü	Alaşımlı çelik – ısı işlemli özel çelik
Ray Profili Uyumları	UIC 49 – UIC 54 – UIC 60
Kurba Açısı	1:6 – 1:7 – 1:8 – 1:9 – 1:12
Üretim Yöntemi	Kaynaklı, dövme veya işlenmiş çelik göbek
Aşınma Direnci	Orta – yüksek (modeline bağlı)
Aks Yük Kapasitesi	20–22,5 ton aks yüküne uygun
Yüzey İşlem	Taşlama, ısıl işlem, anti-korozyon kaplama
Bağlantı Sistemi	Elastik ray bağlantı elemanları (Skl – Nabla – E-Clips)
Standartlar	UIC – EN 13232 – TCDD makas standartları
Montaj Altlığı	Beton, çelik ve ahşap travers

---

🔩 Çelik Göbek Çeşitleri

1️⃣ Standart Çelik Göbek

• Ekonomik ve dayanıklı çözüm

• Orta trafik ve konvansiyonel hatlarda yaygın

2️⃣ Alaşımlı Yüksek Dayanımlı Çelik Göbek

• Sertleştirilmiş çelik yapısı

• Daha uzun ömür ve daha fazla darbe direnci sağlar

3️⃣ Kaynaklı Çelik Göbek

• Yerinde montaj ve hat yenilemelerinde tercih edilir

• Hızlı uygulama imkânı

4️⃣ Yalıtımlı Çelik Göbek

• Sinyalizasyon gerektiren hatlara özel

• Elektriksel izolasyon sağlar

---

📌 Kullanım Alanları

• Konvansiyonel demiryolları

• Yük ve lojistik hatları

• Metro ve hafif raylı sistemler

• Tramvay hatları

• Endüstriyel tesis içi demiryolu hatları

• Manavra ve istasyon makas sahaları

---

⭐ Çelik Göbeğin Avantajları

• Ekonomik ve dayanıklı çözüm

• Daha düşük bakım maliyeti

• Aşınmaya ve darbeye karşı yüksek dayanım

• Her türlü makas sistemi ile uyumlu

• Farklı kurba açılarına ve ray profillerine özel üretim

• Kolay montaj ve uzun servis ömrü

---
