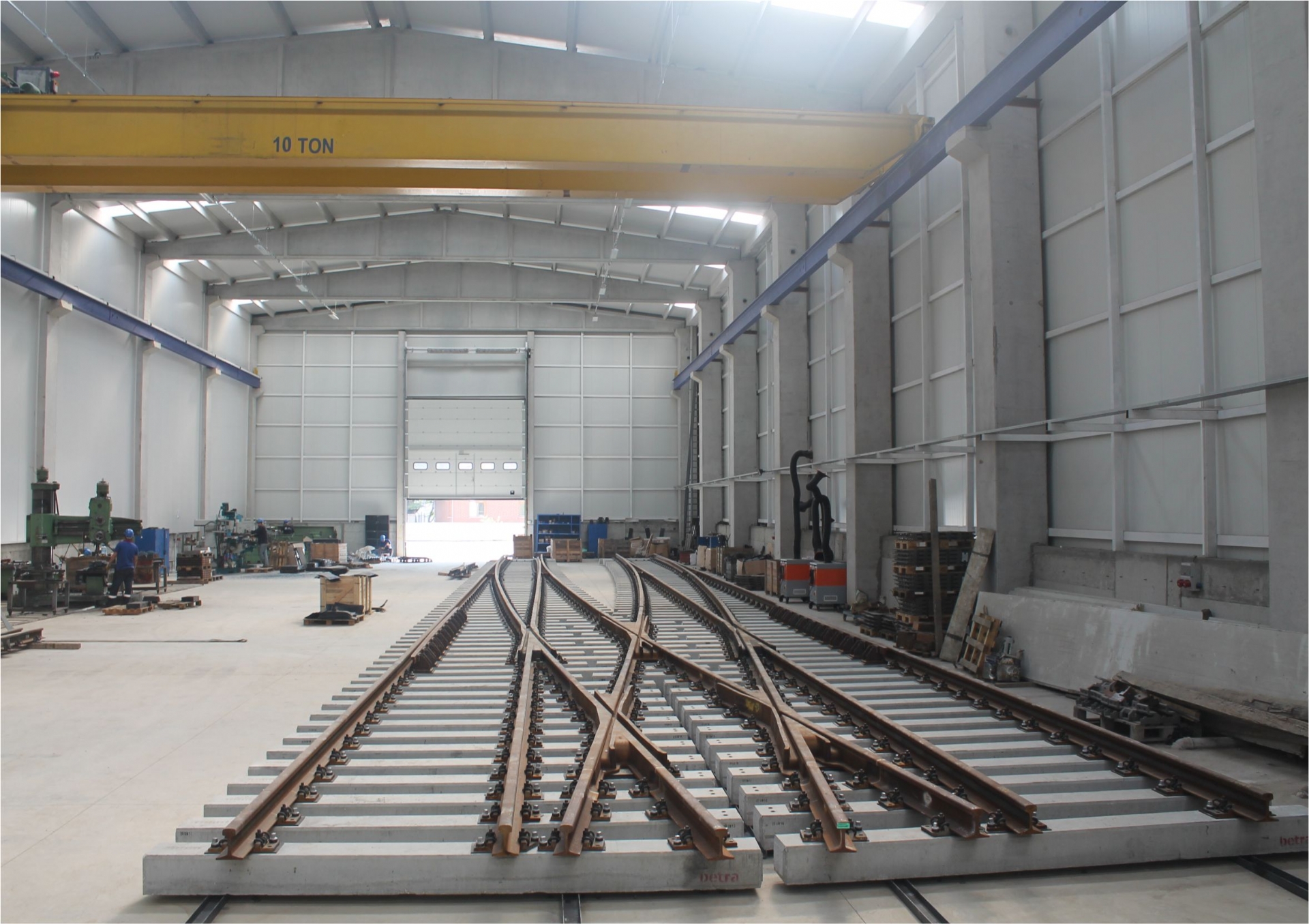

ÇAPRAZ MAKAS
Çapraz Makas, iki demiryolu hattının farklı açılarda kesişmesini sağlayan, trenlerin güvenli ve titreşimsiz geçiş yapmasına imkân tanıyan özel makas sistemidir. UIC standartlarına uygun olarak üretilen çapraz makaslar, karmaşık hat düzenlerinde yüksek dayanım, uzun servis ömrü ve düşük bakım ihtiyacı sunar. Ana hat, manevra sahası ve lojistik terminallerinde ideal çözümdür.
Çapraz Makas Nedir?
Çapraz makas (diamond crossing), iki demiryolu hattının aynı seviyede kesişmesini sağlayan ray üstyapı elemanıdır. Trenlerin bu kesişim noktasından kesintisiz, titreşimsiz ve güvenli şekilde geçebilmesi için özel olarak tasarlanmıştır. Rayların kesiştiği noktada kurba, ağız ve geçiş parçaları kullanılarak yüksek dayanımlı bir yapı oluşturulur.
🔧 Çapraz Makasın Teknik Özellikleri
| Özellik | Açıklama |
|---|---|
| Ray Profilleri | UIC 49 – UIC 54 – UIC 60 |
| Ray Çelik Kalitesi | R260 – R350HT – 900A |
| Kesişim Açısı | 1:4 – 1:6 – 1:8 – 1:9 – 1:12 (projeye özel üretim) |
| Kurba Tipi | Sabit kurba veya hareketli kurba |
| Gövde Malzemesi | Yüksek manganlı çelik veya ısıl işlemli dövme çelik |
| Bağlantı Elemanları | Elastik bağlantı sistemleri (Skl, Nabla, E-Clips) |
| Yüzey Koruma | Isıl işlem, kumlama, anti-korozyon kaplama |
| Yük Kapasitesi | 22,5 ton aks yüküne kadar (hat sınıfına göre) |
| Titreşim Performansı | Özel yalıtımlı geçiş bölgesi ile azaltılmış darbe |
| Montaj Şekli | Beton travers, çelik travers veya ahşap travers üzerine montaj |
🔩 Çapraz Makas Çeşitleri
1️⃣ Sabit Kurba Çapraz Makas
-
Yüksek trafik yoğunluğu olmayan hatlar için
-
Uygun maliyet, düşük bakım ihtiyacı
2️⃣ Hareketli Kurba Çapraz Makas
-
Yüksek hız ve yoğun yük trafiğine uygun
-
Darbe etkisini azaltır, uzun ömürlüdür
3️⃣ Yalıtımlı Çapraz Makas
-
Sinyal izolasyonu gerekli hatlarda
-
Metro, tramvay ve hafif raylı sistemlerde yaygın
4️⃣ Özel Açılı Çapraz Makas
-
Projeye özel üretim
-
Endüstriyel hatlar, liman sahaları ve manevra bölgelerindeki özel açılar için
📌 Kullanım Alanları
-
Ana hat ve yüksek hızlı demiryolları
-
Manevra sahaları & lojistik depolama alanları
-
Endüstriyel tesis içi demiryolu hatları
-
Metro, tramvay ve hafif raylı sistemler
-
Tersaneler, limanlar ve organize sanayi bölgeleri
⭐ Neden Çapraz Makas Kullanılır?
-
Kesişen hatlarda güvenli geçiş sağlar
-
Darbe etkisini minimize ederek ray ömrünü uzatır
-
Bakım maliyetlerini azaltır
-
Ağır yük trafiğine dayanıklıdır
-
Farklı açı ve ray profillerine göre üretilebilir
